Как работает трёхходовой смесительный клапан

Как работает смесительный клапан

В составе систем отопления трехходовой клапан является неотъемлемой частью запорно-регулирующей арматуры. Он играет важную роль в регулировке теплового режима, позволяя изменять давление и расход теплоносителя в разных ветвях системы. В данной статье мы рассмотрим, что такое трехходовой клапан, его назначение и различные типы.

Назначение трехходового клапана

Трехходовой клапан - это арматурное устройство, которое обеспечивает регулировку температуры в различных ветвях отопительной сети путем смешения или распределения потоков теплоносителя. В зависимости от конкретной задачи, клапан может смешивать потоки подачи и обратки или сбрасывать часть теплоносителя из подающей магистрали в обратную магистраль. Таким образом, трехходовой клапан выполняет роль регулятора теплового режима в системе отопления.

Основные сферы применения трехходового клапана включают:

1. Устройство водяных теплых полов: В случае использования одного источника тепла для подачи на радиаторы и теплый пол, трехходовой клапан позволяет снизить температуру теплоносителя, чтобы она была безопасной для теплого пола.
2. Поддержание температурного баланса: Клапан регулирует разницу в температуре между подачей и обраткой, что позволяет предотвратить ускоренный износ и поломки котельного оборудования.
3. Предотвращение образования конденсата: Клапан помогает предотвратить образование конденсата на теплообменнике котла, что может привести к его повреждению.
4. Предотвращение перегрева: Клапан защищает котельное оборудование от перегрева путем регулировки теплового режима.
5. Гидравлическая обвязка бойлера: Клапан используется для выполнения гидравлической обвязки бойлера косвенного нагрева, обеспечивая эффективное функционирование системы.
6. Устройство байпаса: Клапан может быть использован для создания байпаса, обходящего часть системы отопления.

Установка трехходового клапана в системе отопления позволяет повысить энергоэффективность системы и продлить срок службы ее основных элементов.

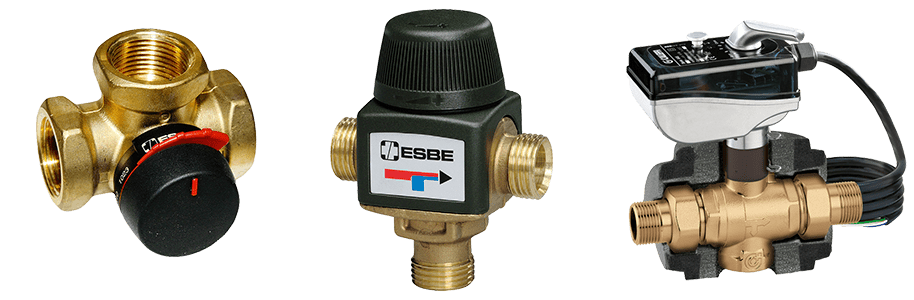

Типы трехходовых клапанов

В зависимости от принципа действия, существуют два основных типа трехходовых клапанов: смесительные и разделительные.

Смесительные трехходовые клапаны

Смесительные трехходовые клапаны используются для смешения потоков рабочей среды. Их конструкция представляет собой смесительный узел, который активируется при нагреве теплоносителя выше установленного значения. В этом случае клапан открывается и смешивает воду из обратки с подачей, обеспечивая охлаждение теплоносителя. Клапан также может работать в обратном направлении, подогревая жидкость в обратной магистрали.

Разделительные трехходовые клапаны

Разделительные трехходовые клапаны имеют один входной патрубок и два выходных. Они распределяют поток рабочей среды между двумя линиями в определенных пропорциях. Например, при перегреве теплоносителя в подающей магистрали, часть его может быть сброшена в обратную линию, что снижает нагревание радиаторов.

Седельные и поворотные трехходовые клапаны

Трехходовые клапаны также могут быть разделены на седельные и поворотные в зависимости от конструкции запирающего элемента.

Седельные клапаны имеют конусный запирающий элемент, который садится в седло и перекрывает подачу рабочей среды в определенном направлении. Поднимаясь, шток открывает подачу в соответствующем объеме.

Поворотные клапаны используют вращающийся сектор в качестве запирающего органа. При движении штока, шаровая заслонка полностью или частично перекрывает или открывает подачу рабочей среды. Поворотные клапаны отличаются повышенной стойкостью к износу и способностью выдерживать значительные колебания температуры.
